LBJ-100kN螺旋拉拔测试仪是中国建筑科学研究院根据《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004标准研制生产的试验装置。为各种锚栓的抗拉试验提供的检验设备，也可以添加剪切板和剪切套用于剪切试验。

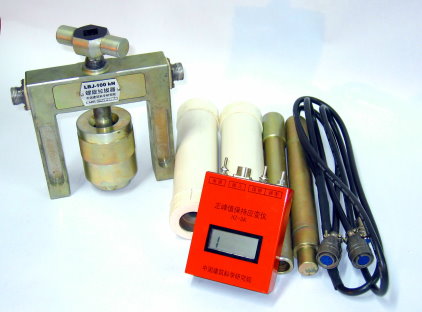

<一> LBJ-100kN螺旋拉拔测试仪的组成：

（1） LBJ-100kN螺旋拉拔器；

（2） 100kN 荷载传感器（与拉拔器成一体）；

（3） HZ-3A正峰值保持应变仪；

（4） 锚栓夹头一套（ф6、ф8、ф10、ф12、ф14、ф16）。

<二> 使用说明：

（1） 用导线将螺旋拉拔器上的两个五芯插座与HZ-3A正峰值保持应变仪连接（注意：插头插座的定位孔要对应）。

（2） 将锚栓拉具下面的拉头旋下，根据不同种类或不同直径规格的锚栓换上对应的锚栓夹头，再安装在锚栓拉具上。

（3）利用棘轮扳手，旋转拉直锚栓拉具，注意：稍微加一点力即可。

（4）调整HZ-3A正峰值保持应变仪零点（仪表使用详见HZ-3A正峰值保持应变仪使用说明）。

（5）最好利用棘轮扳手旋转加力，根据《混凝土用膨胀型、扩孔型建筑锚栓》JG160-2004标准中的规定进行加载试验检测。
